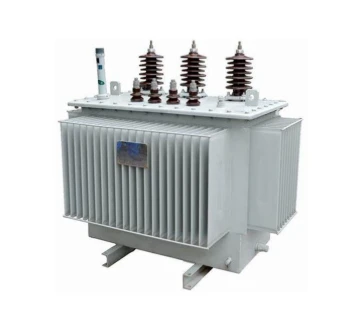

500 kva 11kv minyak pengedaran pengedaran minyak
Nov 10, 2025
Tinggalkan pesanan
Kuasa yang diberi nilai pengubah adalah 500 kVA. Langkah 500 kVA ke bawah pengubah dengan 3 fasa, dan voltan utama adalah 11kV, voltan sekunder adalah 0.4kV, pengubah dilengkapi dengan penukar ketuk beban, julat penorehan adalah ± 2*2.5% pada sisi utama, penyejukan adalah onan,
Spesifikasi teknikal
500 kva minyak pengedaran pengedaran ke Botswana
|
Model |
S11-500 KVA-11/0.4kV |
|
Jenis |
Pengubah pengedaran minyak yang direndam |
|
Standard |
IEC60076 |
|
Kuasa dinilai |
500 kva |
|
Kekerapan |
50 Hz |
|
Fasa |
Tiga |
|
Jenis penyejukan |
Onan |
|
Voltan utama |
11 kV |
|
Voltan sekunder |
0.4 kV |
|
Bahan penggulungan |
Tembaga |
|
Kumpulan vektor |
DNY11 |
|
Impedans |
4% |
|
Ketik Changer |
NLTC |
|
Julat mengetuk |
±2*2.5% |
|
Tiada kehilangan beban |
0.68kW |
|
Pada kehilangan beban |
5.15kW |
|
Aksesori |
Konfigurasi standard |
3 fasa langkah ke bawah aplikasi pengubah pengedaran kuasa
- Kediaman:Membekalkan kuasa untuk pencahayaan dan keperluan isi rumah lain di kawasan kediaman.
- Komersial:Powering bangunan seperti pusat membeli -belah, hotel, dan bangunan pejabat.
- Perindustrian:Menyediakan elektrik untuk pengeluaran industri ringan di kilang -kilang dan kemudahan pembuatan lain.
- Utiliti:Digunakan dalam rangkaian pengedaran kuasa untuk membawa elektrik dari grid utama ke kawasan tempatan.
- Kegunaan Khusus:Boleh digunakan di lokasi tertentu seperti lapangan terbang, stesen kereta bawah tanah, dan beberapa platform minyak dan gas.
Tangki Minyak:
Tangki minyak beralun menggunakan "mesin lipat lembaran beralun" dalam garisan pengeluaran beralun untuk melipat secara automatik spesifikasi sejuk - gegelung keluli yang digulung ke dalam jenis lembaran yang diperlukan oleh lukisan reka bentuk, termasuk ketinggian bergelombang, padang, lembaran bergelombang, panjang tepi lurus dan panjang panjang dan lebar lembaran bergelombang. Kualiti lipat adalah baik dan kelajuannya pantas; Lembaran bergelombang dikimpal selepas lipatan untuk melengkapkan jahitan akhir lipat dan kimpalan besi bertetulang. Kimpalan mengamalkan kimpalan arka argon, dengan arka kimpalan yang stabil, penembusan kimpalan besar, pembentukan yang baik, dan tiada kecacatan. Tangki minyak beralun mempunyai bahagian bawah, kelebihan kotak, dan peti mel segi empat tepat yang diperbuat daripada lembaran beralun. Lembaran bergelombang diperbuat daripada lembaran yang dilipat. Sebagai tambahan kepada prestasi pelesapan haba yang baik, sirip beralun mempunyai fungsi pengembangan untuk melegakan kenaikan tekanan dalaman.
Pemeriksaan pengubah pengedaran sebelum operasi:
1. Semak sijil Transformer; Sekiranya sijil melebihi dua bulan, rintangan penebat harus diuji semula.
2. Periksa tahap minyak dan lubang pernafasan; Harus ada kebocoran minyak, kebocoran minyak dan pengudaraan yang baik.
3. Periksa sama ada penyebaran penebat voltan tinggi dan rendah dan wayar plumbum yang berkaitan adalah utuh, dan sama ada skru longgar.
4. Sama ada kedudukan suis pengawalseliaan voltan adalah betul dan sama ada fius voltan tinggi dan rendah sesuai.
5. Perlindungan kilat hendaklah lengkap dan rintangan asas hendaklah diukur untuk layak.
6. Tidak ada fenomena yang tidak normal dalam kabel dan busbar.
Apakah pengubah pengedaran biasanya digunakan?
Pengubah pengedaranmenyediakan transformasi voltan akhir dalam sistem pengedaran kuasa elektrik, melangkah ke bawah atau menaikkan voltan yang digunakan dalam garis pengedaran ke tahap yang digunakan oleh pelanggan di rumah, perniagaan, dan bangunan komersial mereka.
Apakah perbezaan antara pengubah kuasa dan pengubah pengedaran?
Transformer kuasa melaksanakan beberapa fungsi dalam rangkaian voltan tinggi yang memerlukan mereka untuk meningkatkan atau turun voltan seperti yang diperlukan. Sebaliknya, transformer pengedaran hanya digunakan untuk menghubungkan pengguna - ke sistem kuasa untuk memudahkan aliran kuasa unidirectional dengan melangkah ke bawah voltan.
profil syarikat
GNEE Transformer mempunyai kapasiti pengeluaran yang kuat dan pasukan pemasaran yang cekap.
Produk Transformer kami termasuk 500kV, 400kV, 330kV, 220kV, dan 110kV Ultra - transformer voltan tinggi, pelbagai kering- jenis transformer/transformer yang ditanam/minyak,
Export series: single-phase transformer, three-phase transformer, cylindrical transformer, isolation transformer, control transformer, voltage regulator and other products, And various specifications of special transformers such as grounding transformers, arc suppression coils, Bitcoin transformers, prefabricated cabins, reactors, electric furnace transformers, rectifier Transformer, Transformers Perlombongan, Transformer Marin, dll.
GNEE Transformer telah berturut -turut meluluskan pensijilan sistem ISO9001, ISO14001, ISO45001, SA8000. Pada masa yang sama, transformer pengedaran tahap 10kV dan 35kV dan pencawang jenis kotak telah memperoleh interna - Suruhanjaya Elektroteknik Suruhanjaya IEC, pensijilan AS, pensijilan TUV Jerman, pensijilan EU ce, pensijilan KEMA Belanda, dan pensijilan GOST. Jualan produk kami meliputi pasaran global, termasuk 72 negara dan wilayah seperti Amerika Syarikat, Eropah, Kanada, Mexico, dll.
Paparan Peralatan Bengkel Transformer
jenis pengubah dari gnee
Dapatkan Spesifikasi Pesanan Transformer
Pengubah GNEESpesifikasi pesanan
|
Apabila memilih produk syarikat kami, sila berikan data berikut untuk memberi perkhidmatan yang lebih baik kepada anda. |
||
|
Permintaan |
||
|
Permintaan: |
Telephonemethods: |
Faks: |
|
Pemimpin Teknikal Projek: |
Telephonemethods: |
Peti Mel: |
|
Pemilihan Jenis Transformer |
||
|
□ Pengubah kering {□ sc (b) resin epoksi □ sc (b) non - encapsulated} □ Kotak Amerika (ZGS) {□ Type terminal (- z -) □ Jenis rangkaian cincin (- h -)} □ Perubahan Kotak Eropah (YBM) {□ Perubahan Kering □ Perubahan Minyak} |
□ Minyak - Transformer yang direndam {□ Meterai sepenuhnya (- m -) □ Minyak - bantal galas} □ Transformer aloi amorf {□ kering amorf □ Minyak amorf} □ Transformer Khas {Rectifier, Relau, Tambang, dan lain -lain} |
|
Pemilihan Data Asas Transformer
|
Negara penggunaan: |
|
|
Nombor fasa: |
□ Tiga - fasa (s konvensional) □ Monophase □ Lain -lain () |
|
Kekerapan: |
□ 50Hz (konvensional) □ 60Hz □ Lain -lain () |
|
Minyak Transformer: |
□#25 (konvensional) □#45 (suhu minimum di bawah-25 darjah) |
|
Kapasiti dinilai: |
□ () Keadaan KVA Penggunaan □ Jenis Luaran □ Jenis Dalaman |
|
Ketinggian: |
□ Kurang dari 1000m (Konvensional) □ 1000-2000m □ 3000m 以上 |
|
Voltan dinilai (voltan tinggi) |
□ 6kv □ 10kv □ 20kv □ 35kv □ 66kv □ 110kv □ 220kv □ Lain -lain () |
|
Voltan dinilai (tekanan rendah) |
□ 0.4kv □ 0.66kv □ 10kv □ 10.5kv □ 35kv □ 其他 Lain -lain () |
|
Kumpulan yang disambungkan |
□ Dyn11 (Konvensional) □ Yyn0 □ YND11 □ Li0 (Single - fasa) □ Lain -lain () |
|
Impedans (%): |
□ 4% □ 4.5% □ 5.5% □ 6% □ 6.5% □ 7.5% □ 8% □ Lain -lain () |
|
Mod peraturan voltan |
□ Peraturan voltan tanpa pengujaan (konvensional) □ Pada - Peraturan voltan beban (z) |
|
Julat Peraturan Voltan |
□ ± 2*2.5% □ ± 5% □ ± 3*2.5% □ Lain -lain () |
Pemilihan aksesori pengubah
|
□ Kipas □ Kawalan suhu {□ Biasa □ Dengan 485 antara muka komputer} □ Kes kering {□ Lembaran keluli biasa □ Aloi aluminium »keluli tahan karat} □ Tahap perlindungan kes kering (□ IP20 (konvensional) □ IP ()} □ Keperluan ketinggian kes kering {□ Tiada □ Keperluan[ ]} □ Mod kabel keluar dari shell pembolehubah kering {□ Up - dan - keluar □ Up - dan - ke bawah □ Down - in/down - keluar □ ke bawah - □ Down - in/ down - out □ Down - in/ side - keluar [□ Kiri □ Kanan - out]} |
|
Catatan: 1. (Keperluan Perubahan Kering S 100KVA Transformer tidak termasuk peminat, seperti peminat, perlu dikenakan 2. (Perubahan minyak<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Keperluan khas lain (caj tambahan dikenakan di bawah)
|
Pengubah kering |
□ shell dan plat bawah {□ Biasa □ Dimeterai sepenuhnya} □ Suis Perjalanan □ Magnetik LO □ Pengubah urutan sifar □ bar tembaga ke kabinet voltan rendah □ Mesh pelindung □ Pencahayaan □ 100kva atau kurang kipas □ Penyerap kejutan |
|
Minyak - Pengubah yang direndam |
□ No.45 minyak untuk bukan - kawasan suhu rendah □ jenama yang ditetapkan pada - Pengatur voltan beban □ 400kVa dan di bawah fasa oABC voltan rendah dengan terminal pendawaian □ 630kva atau ke bawah memerlukan kawalan suhu □ 800kva atau di bawah voltan rendah Fasa 0 memerlukan terminal pendawaian □ 630KVA dan ke bawah mesti dilengkapi dengan geganti gas |
