Toroidal Amorphous Cores

Toroidal Amorfus Penerangan Produk

---





Aplikasi teras amorf toroidal:

• Penindasan bunyi dalam peranti audio kereta.
• Gegelung tercekik untuk penukar DC/DC.
• Gegelung tercekik mod biasa.
• Output melicinkan gegelung tercekik untuk SMPS.



Ciri -ciri teras amorf toroidal:

• Kehilangan teras yang lebih rendah pada frekuensi tinggi yang membolehkan kenaikan suhu rendah.
• Tiada kebocoran fluks magnet kerana struktur gapless.
• Ciri -ciri bias DC yang sangat baik.
• Kebolehtelapan magnet yang tinggi, pengurangan jumlah giliran.

Spesifikasi teras amorf toroidal

Ciri -ciri bahan standard:

Bahan	Aloi amorf
Ketumpatan Fluks Ketepuan BS (T)	1.56
Kebolehtelapan awal (μ0 )	250~1200
Pasukan Paksaan HC (A/M)	4
Suhu curie (0C)	410
Ketumpatan massa d (kg/m3)	7.2x103

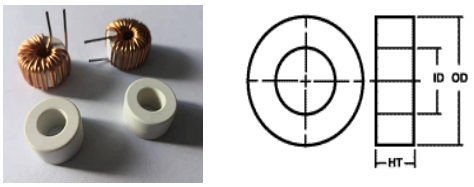

Spesifikasi:

Dimensi selesai (mm)	Dimensi teras (mm)	Warna kes	Arus dinilai (A)	Giliran Penggulungan	L pada 0A (μH)	L pada dinilai min
18x8.6x10.5	16x10x8	putih	1	28	600±20％	350
18×8.6×12.5	16×10×10	putih	1	30	Lebih besar daripada atau sama dengan 1000	250
20×9.3×10.5	20×9.3×8	putih	1	25	>500	380
20.5×9.3×12.5	18×11×10	putih	1	28	Lebih besar daripada atau sama dengan 800	480
20.5×9.3×12.5	18×11×10	putih	1	33	830±20％	580
20.5×9.3×12.5	18×11×10	putih	1	38	Lebih besar daripada atau sama dengan 1100	950
22.3x9.9x7.1	20×12×5	putih	1	25	>400	300
22.2×9.9×12.5	20×12×10	putih	1.3	28	755±25%	550

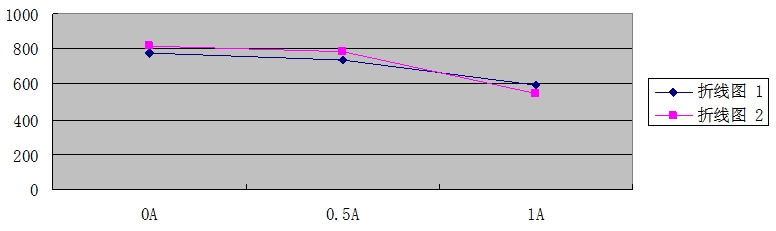

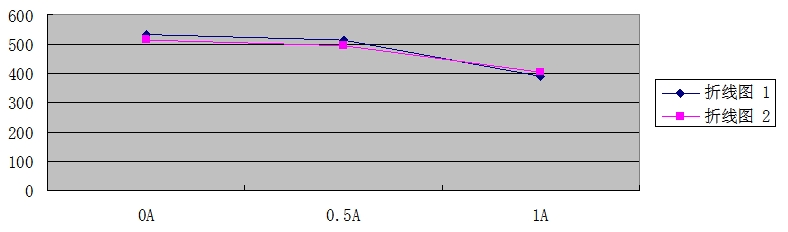

Ciri -ciri Bias DC:

1, Am - N-201005



2, Am - N-181108



Perhatian: Semua data yang disenaraikan dalam katalog ini diperoleh dari sampel optimum -. Apabila reben ini dijadikan teras, mungkin terdapat beberapa variasi harta mengikut teknik pemprosesan. Semua data di sini hanya untuk rujukan, tetapi bukan untuk jaminan apa -apa perintah. Teras dengan spesifikasi lain boleh disediakan mengenai permintaan pelanggan.
