Minyak 35kV-Pengubah Terendam
Nov 11, 2025
Tinggalkan pesanan
pengenalan Minyak 35kV-Pengubah Terendam
Siri ini mewakili generasi baharuPengubah AC, memberikan kehilangan tenaga yang rendah, mengurangkan tahap hingar dan kecekapan operasi yang unggul. Langkah inovatif produk-reka bentuk jahitan teras pusingan menghapuskan ketepuan fluks magnet setempat, manakala tangki minyaknya yang tertutup mengurangkan penyelenggaraan dengan menghapuskan pendedahan kepada udara dan kelembapan. Inipengubah kuasaadalah ideal untukpencawang kuasa, menawarkan peraturan voltan yang mantap dan faedah ekonomi.
Penukar pili beban pengubah memastikan kebolehsuaian dalam keadaan operasi yang pelbagai, menjadikannya sesuai untuk persekitaran yang mencabar. Pematuhannya dengan piawaian antarabangsa menjamin prestasi yang boleh dipercayai dan-nilai jangka panjang.
tiga fasa Minyak-ciri Transformer Terendam
Pengubah Ketik Beban: Julat pelarasan voltan 35±22.5%kV, 38.5±22.5%kV, 35±32.5%kV dan 38.5±32.5%kV memastikan voltan keluaran stabil melalui pelarasan manual, elektrik atau automatik.
Reka Bentuk Teras: Jahitan langkah condong sepenuhnya-meningkatkan pengagihan fluks magnet, meminimumkan tiada-kehilangan beban, tiada-arus beban dan hingar. Struktur keluli berlamina meningkatkan integriti mekanikal teras.
Tangki Minyak: Reka bentuk panel beralun yang diperkukuh meningkatkan kekuatan mekanikal, mengurangkan jahitan kimpalan dan meningkatkan estetika luaran pengubah.
Ketahanan yang Dipertingkatkan: Kayu berlapis-kekuatan tinggi menyokong teras pengubah selamat, memberikan rintangan litar-pendek yang boleh dipercayai dan kestabilan kedudukan.
Parameter Pengubah-isi minyak
S11 35kV Minyak Tiga Fasa Direndam Udara Semula Jadi Penggulungan Dua Kali Litar Ketuk Menukar Pengubah Agihan
| Model | Dinilai Kapasiti (kVA) |
Voltan(kV) | Kumpulan Vektor | Impedans Voltan (%) |

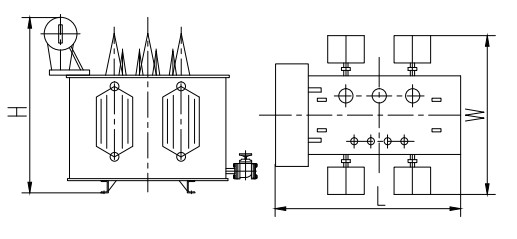

Jumlah Berat (t) | Dimensi Rujukan (mm)L*W*H |
Tiada-muatan Kehilangan (W) |
Kehilangan Beban (W) |
| S11-50/35 | 50 | HV Voltan Tinggi 35,38.5 ±2×2.5% ±5% Voltan Rendah LV 0.4 |
Dyn11 Yyn0 |
6.5 | 1.28 | 1400*1000*1800 | 0.16 | 1.2/1.14 |
| S11-100/35 | 100 | 1.67 | 1450*1050*1900 | 0.23 | 2.01/1.91 | |||
| S11-125/35 | 125 | 1.9 | 1500*1100*1900 | 0.27 | 2.37/2.26 | |||
| S11-160/35 | 160 | 2.2 | 1550*1150*1950 | 0.28 | 2.82/2.68 | |||
| S11-200/35 | 200 | 2.4 | 1600*1200*2000 | 0.34 | 3.32/3.16 | |||
| S11-250/35 | 250 | 2.5 | 1700*1600*2100 | 0.4 | 3.95/3.76 | |||
| S11-315/35 | 315 | 2.6 | 1900*1700*2200 | 0.48 | 4.75/4.53 | |||
| S11-400/35 | 400 | 2.8 | 2000*1800*2300 | 0.58 | 5.74/5.47 | |||
| S11-500/35 | 500 | 3 | 2100*1900*2400 | 0.68 | 6.91/6.58 | |||
| S11-630/35 | 630 | 3.3 | 2310*2200*2500 | 0.83 | 7.86 | |||
| S11-800/35 | 800 | 3.8 | 2500*2250*2550 | 0.98 | 9.4 | |||
| S11-1000/35 | 1000 | 4.2 | 2550*2300*2600 | 1.15 | 11.5 | |||
| S11-1250/35 | 1250 | 4.8 | 2680*2400*2700 | 1.4 | 13.9 | |||
| S11-1600/35 | 1600 | 5.7 | 2700*2450*2750 | 1.69 | 16.6 | |||
| S11-2000/35 | 2000 | 6.2 | 2800*2500*2900 | 1.99 | 19.7 | |||
| S11-2500/35 | 2500 | 7.8 | 2850*2650*2950 | 2.36 | 23.2 |
Aplikasi Pengubah Minyak
- Perusahaan perindustrian dan perlombongan
- Pengubahsuaian grid kuasa bandar dan luar bandar
- Pencawang elektrik
- Pengangkutan, telekomunikasi, dan institut penyelidikan
- Ladang tenaga boleh diperbaharui, seperti ladang solar dan angin
Minyak-Keadaan Operasi Transformer Rendam
- Voltan Terkadar: Kurang daripada atau sama dengan 35kV
- Ketinggian: Kurang daripada atau sama dengan 1000m
- Suhu Ambien: -25 darjah hingga +40 darjah
- Sesuai untuk pemasangan dalaman dan luaran dalam tetapan industri
profil syarikat
GNEE TRANSFORMER mempunyai kapasiti pengeluaran yang kukuh dan pasukan pemasaran yang cekap.
Produk pengubah kami termasuk 500kV, 400kV, 330kV, 220kV dan 110kV ultra-pengubah voltan tinggi, pelbagai-pengubah jenis kering/pengubah tenggelam minyak/pengubah aloi amorf 35kV dan ke bawah, pengubah tenaga baharu dan pencawang pasang siap
Siri eksport: satu-pengubah fasa, tiga-pengubah fasa, pengubah silinder, pengubah pengasingan, pengubah kawalan, pengatur voltan dan produk lain, Dan pelbagai spesifikasi pengubah khas seperti pengubah pembumian, gegelung penindasan arka, pengubah Bitcoin, kabin pasang siap, reaktor, relau elektrik, pengubah, pengubah marin, dll.
GNEE TRANSFORMER telah melepasi pensijilan sistem ISO9001, ISO14001, ISO45001, SA8000 berturut-turut. Pada masa yang sama, pengubah pengedaran tahap 10kV dan 35KV dan pencawang jenis kotak telah memperoleh pensijilan IEC Suruhanjaya Elektroteknikal antarabangsa{7}}, pensijilan UL AS, pensijilan TUV Jerman, pensijilan EU CE, pensijilan KEMA Belanda dan pensijilan GOST. Jualan produk kami meliputi pasaran global, termasuk 72 negara dan wilayah seperti Amerika Syarikat, Eropah, Kanada, Mexico, dll.
transformer Paparan peralatan bengkel
jenis transformer daripada GNEE
Dapatkan spesifikasi Pesanan Transformer
Pengubah GNEESpesifikasi pesanan
|
Apabila memilih produk syarikat kami, sila berikan data berikut untuk memberi perkhidmatan yang lebih baik kepada anda. |
||
|
Penuntut |
||
|
penuntut: |
Kaedah telefon: |
Faks: |
|
Ketua teknikal projek: |
Kaedah telefon: |
Peti surat: |
|
Pemilihan jenis pengubah |
||
|
□Pengubah kering {□SC(B) Resin epoksi □SC(B) Tidak-berkapsul} □Kotak Amerika(ZGS) {□Jenis terminal(-Z-) □Jenis rangkaian dering(-H-)} □Penukaran Kotak Eropah(YBM){□ Penukaran kering □Penukaran minyak} |
□ Minyak-pengubah terendam{□ Tertutup sepenuhnya(-M-) □Minyak-bantal galas} □Pengubah aloi amorf{□Amorfus kering □ Amorf minyak} □ Pengubah khas{Rectifier, Relau, Lombong, Dll} |
|
Pemilihan data asas transformer
|
Negara penggunaan: |
|
|
Nombor fasa: |
□Tiga-fasa(S konvensional) □ Monofasa □Lain() |
|
Kekerapan: |
□50Hz(konvensional) □60Hz □ Lain-lain() |
|
Minyak pengubah: |
□#25(konvensional) □#45(suhu minimum di bawah-25 darjah ) |
|
Kapasiti dinilai: |
□( )kVA Syarat penggunaan □Jenis luar □Jenis dalam |
|
Ketinggian: |
□Kurang daripada 1000m(konvensional) □1000-2000m □3000m以上 melebihi |
|
Voltan terkadar (voltan tinggi) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □Lain-lain() |
|
Voltan terkadar (tekanan rendah) |
□0.4kV □0.66kV □10kV □10.5kV □35kV □其他 Lain-lain( ) |
|
Kumpulan bersambung |
□Dyn11(konvensional) □Yyn0 □YNd11 □li0(Fasa-Tunggal) □Lain() |
|
Impedans(%): |
□4% □4.5% □5.5% □6% □6.5% □7.5% □8% □Lain-lain( ) |
|
Mod peraturan voltan |
□Peraturan voltan tanpa pengujaan(konvensional) □Pada-peraturan voltan beban(Z) |
|
Julat peraturan voltan |
□±2*2.5% □±5% □±3*2.5% □Lain-lain() |
Pemilihan aksesori pengubah
|
□Kipas □Kawalan suhu{□ Biasa □Dengan 485 antara muka komputer} □Kes kering{□ Kepingan keluli biasa □Ali aluminium » Keluli tahan karat} □Tahap perlindungan sarung kering(□IP20(Konvensional) □IP( )} □Keperluan ketinggian kotak kering{□Tiada □Keperluan[ ]} □ Mod keluar kabel bagi cangkerang berubah kering {□ Atas-dan-keluar □ Atas-dan-turun □Bawah-dalam/BAWAH-keluar □Bawah-masuk/ATAS-keluar □Bawah-dalam/BAWAH-keluar □Kiri/Keluar{{1}1}Keluar/Kiri Terus-keluar]} |
|
Nota: 1. (Keperluan perubahan kering s 100kVA transformer tidak termasuk kipas, seperti kipas, perlu dicas 2. (Penukaran minyak<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Keperluan khas lain (caj tambahan dikenakan di bawah)
|
Pengubah kering |
□Shell dan plat bawah{□Biasa □Tertutup sepenuhnya} □Suis perjalanan □Lo magnet □Pengubah jujukan sifar □Bar kuprum ke kabinet voltan rendah □Jaringan pelindung □Pencahayaan □100kVA atau kurang Kipas □Penyerap hentakan |
|
Minyak-pengubah tenggelam |
□Minyak No.45 untuk kawasan bukan-suhu rendah □Jenama yang ditetapkan pada-pengatur voltan beban □400kVA dan di bawah fasa alir keluar voltan rendah OABC dengan terminal pendawaian □630kVA atau ke bawah memerlukan kawalan suhu □800kVA atau ke bawah fasa alir keluar voltan rendah 0 memerlukan terminal pendawaian □630kVA dan ke bawah mesti dilengkapi dengan geganti gas |
