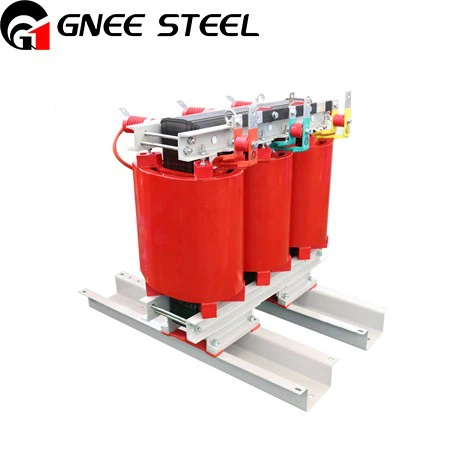

Pengubah Jenis Kering Alloy Amorf 200 KVA
Description/kawalan
Parameter teknikal
Produkvideo
Ciri -ciri
Pengubah jenis kering aloi amorf ini menggunakan teras yang diperbuat daripada bahan aloi amorf. Daya paksaan aloi amorf adalah jauh lebih rendah, berukuran kurang dari 4 A\/M, yang kira -kira satu - ketujuh dari lembaran keluli silikon yang sejuk. Di samping itu, kawasan gelung histeresis aloi amorf jauh lebih kecil berbanding dengan lembaran keluli yang dilancarkan sejuk. Ciri -ciri tersendiri ini menentukan sifat unik aloi amorf.
Spesifikasi produk
- Voltan input: 20 kV
- Voltan output: 0. 4 kV
- Kapasiti: 30-2500 kva
- Catatan: Voltan, kapasiti, kekerapan, kumpulan sambungan dan kerugian boleh disesuaikan mengikut keperluan pelanggan
| Jenis | Kapasiti (kva) |
voltan (kV) |
Vektor SimbolKumpulan |
Tidak beban kerugian (kw) |
Kerugian beban (kw) |
Pendek impedans litar (%) |
Arus tanpa beban (%) |
| Sh 15- m -30\/10 | 30 | 10 10.5 |
Dyn11 atau Yyn 0 atau YZN11 |
33 | 630/600 | 4.0 | 1.50 |
| Sh 15- m -50\/10 | 50 | 43 | 910/870 | 1.20 | |||
| Sh 15- m -63\/10 | 63 | 50 | 1090/1040 | 1.10 | |||
| Sh 15- m -80\/10 | 80 | 60 | 1310/1250 | 1.00 | |||
| Sh 15- m -100\/10 | 100 | 75 | 1580/1500 | 0.90 | |||
| Sbh 15- m -125\/10 | 125 | 85 | 1890/1800 | 0.80 | |||
| Sbh 15- m -160\/10 | 160 | 100 | 2310/2200 | 0.60 | |||
| Sbh 15- m -200\/10 | 200 | 120 | 2730/2600 | 0.60 | |||
| Sbh 15- m -250\/10 | 250 | 140 | 3200/3050 | 0.60 | |||
| Sbh 15- m -315\/10 | 315 | 170 | 3830/3650 | 0.50 | |||
| Sbh 15- m -400\/10 | 400 | 200 | 4520/4300 | 0.50 | |||
| Sbh 15- m -500\/10 | 500 | 240 | 5410/5150 | 0.50 | |||
| Sbh 15- m -630\/10 | 630 | 320 | 6200 | 4.5 | 0.30 | ||
| Sbh 15- m -800\/10 | 800 | 380 | 7500 | 0.30 | |||
| Sbh 15- m -1000\/10 | 1000 | 450 | 10300 | 0.30 | |||
| Sbh 15- m -1250\/10 | 1250 | 530 | 12000 | 0.20 | |||
| Sbh 15- m -1600\/10 | 1600 | 630 | 14500 | 0.20 | |||
| Sbh 15- m -2000\/10 | 2000 | 750 | 18300 | 5.0 | 0.20 | ||
| Sbh 15- m -2500\/10 | 2500 | 900 | 21200 | 0.20 |
200 kva aloi amorfik lukisan pengubah jenis kering
Kelebihan produk
Teknologi penggulungan jalur tembaga tekanan tinggi - tekanan: Menggunakan api - Formula Retardant untuk menuangkan vakum, teknik ini memastikan keselamatan dan prestasi yang dipertingkatkan dalam aplikasi voltan tinggi. Ia secara berkesan mengurangkan risiko yang berpotensi dan meningkatkan kebolehpercayaan transformer aloi amorf 200 kVA dalam senario voltan tinggi.
Teknologi penggulungan foil tembaga rendah - tekanan: Menggunakan kain prepreg epoksi termoset untuk penebat, ia menyediakan perlindungan yang boleh dipercayai dan sifat elektrik yang stabil pada tahap voltan rendah.
Gegelung tekanan tinggi kami untuk transformer amorf 200 kVA dibuang di bawah keadaan vakum yang tinggi. Sistem bahan pemutus menggabungkan api yang unik - pengisi retardan, yang merupakan teknologi yang dipatenkan eksklusif untuk Hengfengyou Electric. Pendekatan yang dipatenkan ini bukan sahaja meningkatkan keupayaan retardan api dari transformer kering aloi amorf 200 kVA tetapi juga mengoptimumkan kualiti keseluruhan dan ketahanan gegelung.
Pertunjukan Kes
Berbanding dengan transformer keluli silikon biasa, apakah kelebihan transformer aloi amorf dari segi ketumpatan fluks magnet?
Berikut adalah perbezaan ketumpatan fluks magnet antara transformer amorf dan transformer keluli silikon:
Aloi amorf: Ketumpatan fluks magnet tepu (BS) pada umumnya rendah. Walau bagaimanapun, di bawah ketumpatan fluks magnet yang sama (BM), kerugiannya lebih rendah daripada 3% keluli silikon dengan ketebalan 0 23mm. Sebab utama ialah susunan atom keadaan amorf adalah rawak, tidak ada anisotropi magnetocrystalline dan sempadan bijian, dan halangan tenaga untuk pergerakan dinding domain dan putaran momen magnetik sangat kecil.
Keluli silikon: Ketumpatan fluks magnet agak tinggi, umumnya antara 1.6T dan 1.7T, dan ia sesuai untuk senario aplikasi dengan keperluan ketumpatan fluks magnet yang tinggi.
